Optimizacija, štednja zaštitnog plina kod MIG/MAG zavarivanju.

Optimizacija zaštitnog plina u MIG zavarivanju – tehnički aspekti učinkovitog procesa

U suvremenim MIG/MAG postupcima zavarivanja učinkovitost zaštitnog plina ima izravan utjecaj na kvalitetu zavara, stabilnost procesa i ukupne operativne troškove. U praksi se često zanemaruje činjenica da potrošnja plina nije samo pitanje podešavanja protoka, nego i rezultat konstrukcije gorionika, stanja potrošnih dijelova i pravilnog vođenja procesa.

Za zavarivače, instruktore i inženjere razumijevanje pravilne potrošnje i optimizacije zaštitnog plina važan je dio kontrole kvalitete u MIG/MAG zavarivanju. Stabilna zaštita kupke taline omogućuje bolju metaluršku kvalitetu spoja, smanjuje pojavu defekata i osigurava ponovljivost procesa u serijskoj proizvodnji.

Uloga zaštitnog plina u MIG/MAG zavarivanju

Zaštitni plin ima osnovnu funkciju izolirati rastaljeni metal od okolnog zraka. Time se sprječava reakcija metala s kisikom, dušikom i vlagom iz atmosfere, što bi inače dovelo do oksidacije i stvaranja poroznosti u zavaru.

Kada zaštitni plin pravilno prekriva kupku taline i zonu luka, postiže se nekoliko važnih učinaka:

• stabilniji električni luk
• smanjena oksidacija metala
• bolji izgled zavara
• manje prskanja tijekom procesa zavarivanja

U stvarnim radnim uvjetima problemi se najčešće pojavljuju zbog turbulencije plina, neispravnih potrošnih dijelova ili propuštanja u sustavu dovoda plina. U takvim situacijama zavarivači često pokušavaju kompenzirati lošu zaštitu povećanjem protoka plina. Iako to može privremeno stabilizirati proces, u većini slučajeva dovodi do nepotrebne potrošnje plina bez stvarnog poboljšanja kvalitete zavara.

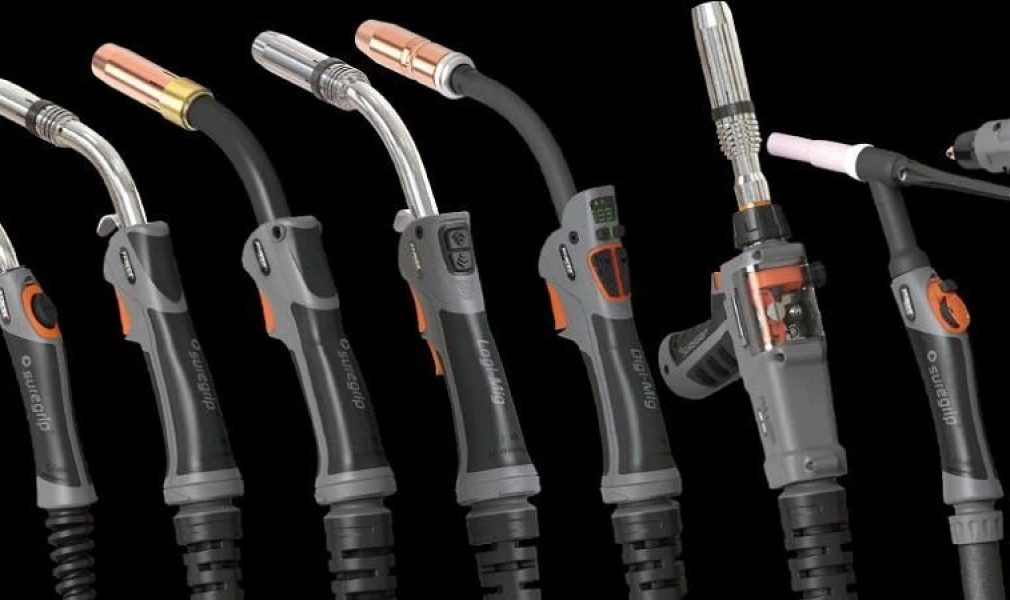

Utjecaj konstrukcije gorionika na učinkovitost zaštitnog plina

Konstrukcija MIG/MAG gorionika ima značajan utjecaj na način na koji zaštitni plin pokriva područje zavarivanja. Geometrija unutarnjih kanala, difuzora i mlaznice određuje hoće li protok plina biti stabilan ili turbulentan.

Dobro konstruiran gorionik omogućuje ravnomjernu distribuciju plina oko električnog luka i kupke taline. Time se postiže učinkovitija zaštita uz nižu potrošnju plina.

Laminarni tok plina

Jedan od važnih ciljeva u konstrukciji gorionika je postizanje laminarnog toka plina. Laminarni tok znači da plin izlazi iz mlaznice mirno i stabilno, bez vrtloženja i miješanja s okolnim zrakom.

Moderni MIG/MAG gorionici koriste precizno oblikovane difuzore i optimiziranu unutarnju geometriju kako bi se smanjila turbulencija i osigurala ujednačena raspodjela plina oko luka.

Takav pristup omogućuje stabilnu zaštitu zavara čak i pri umjerenim protocima plina.

Geometrija mlaznice i difuzora

Mlaznica i difuzor imaju ključnu ulogu u oblikovanju zaštitnog plinskog polja. Promjer mlaznice, duljina i oblik izlaza određuju širinu i stabilnost zaštitne zone.

Pravilno oblikovana mlaznica stvara koncentrirano plinsko polje koje učinkovito pokriva kupku taline. Time se smanjuje rasipanje plina i poboljšava zaštita zavara, osobito kod MIG/MAG zavarivanja većih struja.

Istovremeno, pravilno dimenzioniran difuzor osigurava ravnomjernu raspodjelu plina prije izlaska iz mlaznice.

Propuštanja u sustavu zaštitnog plina

Jedan od čestih uzroka povećane potrošnje plina su propuštanja u sustavu. Oštećene brtve, labavi spojevi ili istrošeni potrošni dijelovi koji mogu uzrokovati stalni gubitak plina koji često ostaje neprimijećen.

Redovita kontrola brtvi, spojeva i difuzora važan je dio održavanja MIG/MAG gorionika. U industrijskim uvjetima takvi gubici mogu značajno povećati potrošnju plina na godišnjoj razini.

Sustavi za kontrolu i uštedu plina

U suvremenim sustavima zavarivanja sve češće se koriste dodatni uređaji za optimizaciju potrošnje plina. To uključuje ventile za preciznu regulaciju protoka i sustave koji smanjuju početni udar plina pri pokretanju zavarivanja. Kao što je  GasiQ-ova Optimator serija koja štedi između 30 i 54 % zaštitnog plina prilikom zavarivanja.

Takvi sustavi stabiliziraju početak luka i istovremeno smanjuju nepotrebnu potrošnju plina tijekom kratkih ciklusa zavarivanja.

Utjecaj optimizacije plina na troškove zavarivanja

U industrijskoj proizvodnji trošak zaštitnog plina predstavlja značajan dio ukupnih troškova procesa zavarivanja. Smanjenje potrošnje plina za relativno mali postotak može na godišnjoj razini donijeti vidljive uštede.

Osim izravne uštede plina, pravilno podešen sustav zaštite smanjuje potrebu za naknadnim brušenjem, popravcima zavara i dodatnim radnim vremenom.

U praksi se učinkovit sustav zaštitnog plina prepoznaje po stabilnom luku, ravnomjernom obliku zavara i smanjenoj količini prskanja tijekom MIG/MAG procesa.
